L’INFORMATION DE PRODUIT

TYPE

Type de produit :

VIKING G2 DKS850

PARAMÈTRES ÉLECTRIQUES

Fréquence d'entrée :

50 – 60 Hz

Indice de tension secteur :

230 – 240 V / 50 – 60 Hz

Plage de puissance :

17-204 W selon le type

Type de driver Driver Philips Xitanium inclus

Protection contre les surtensions :

10 kV

PERFORMANCES D'ÉCLAIRAGE

CCT :

1 800 – 5 700 °C

Indice de rendu des couleurs, CRI :

75 – 80

Source lumineuse:

module LED

LOR :

> 0,86

Plage de puissance lumineuse du luminaire, lm :

1 550-29 000 lm selon le type

Type d'optique :

Lentilles PMMA à faible vieillissement

CONSTRUCTION ET MATÉRIAUX

Couleur du boîtier :

RAL 7035 en standard, toute autre sur demande.

Matériau du boîtier :

aluminium moulé sous pression haute pression Montage à entrée latérale : entrée latérale 40/60 mm ou 76 mm

Indice de protection :

IP66

Options d'installation :

Hauteur de montage recommandée : 4-12 m

Cache optique :

Verre, plat en standard, PC en option

COMMANDES ET GRADATION

Méthode de contrôle Variateur de nuit, 1-10 V, DALI, capteur prêt

Plage de gradation 10…100 %

OPÉRATION ET MAINTENANCE

Raccordement électrique :

Câble caoutchouc préinstallé 3x1,5 0,5m en standard. Les autres longueurs sont à commander en fonction de la gamme de câbles. Le connecteur IP68 à 3 pôles est dans l'ensemble.

Maintenance :

Ouverture sans outils, l'interrupteur de sécurité coupe l'alimentation à l'ouverture – Safe Maintenance Technology (SMT)

Maintien du flux lumineux :

durée de vie de 100 000 heures @ L90B10

Application:

Route et rues urbaines
Routes et chemins résidentiels
Passages piétons

MARQUAGE ET AGRÉMENTS

Marquage CE :

Marquage CE

Marque ROHS :

conforme à la norme ROHS

Classe énergétique en fonction de l'optique et de la couleur de la lumière

Type d'optique	1800K	2700K	3000K	4000K
NB1, NB2, NB3, AST4	D	C	C	B
BM	D	D	D	C

Nombre de luminaires sur MCB (max)

Pouvoir	Nombre de luminaires sur MCB (max)
Pouvoir	B10	B16	C10	C16
17W-22W	28	48	28	48
26-34W	22	32	22	32
52W-105W	6	10	6	10
105-136W	5	7	5	7
170-204W	6	10	6	10

Optique Street-HighPower

Nom	Application	Diagramme polaire
NB1	Asymétrique pour les routes de classe M et P (luminance – éclairement équilibré) égales ou plus larges que la hauteur de montage, distances moyennes entre les poteaux
NB2	Asymétrique pour les routes de classe M (luminance) égales ou plus larges que la hauteur de montage, distances moyennes entre les poteaux
NB3	Asymétrique pour les routes de classe M (luminance) où la largeur est inférieure à la hauteur de montage, distances moyennes entre les poteaux
BM	Asymétrique pour les routes de classe M et P (équilibre luminance – éclairement) égales ou inférieures à la hauteur de montage, grandes distances entre les poteaux
RSA	Double asymétrique pour passages piétons, circulation à droite
ASL	Double asymétrique pour passages piétons, circulation à gauche

Type de luminaire	Poids	Zone de force du vent – en haut	Zone de force du vent – côté

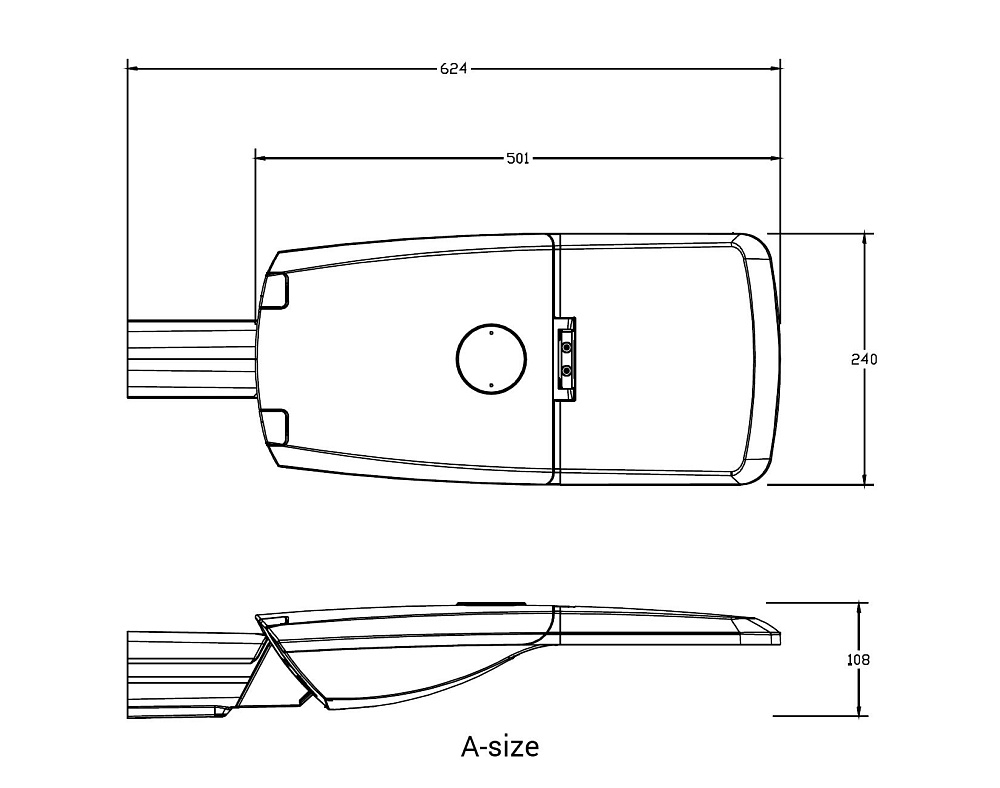

DKS850 Taille A	5,30kg	0,132 m²	0,020 m²

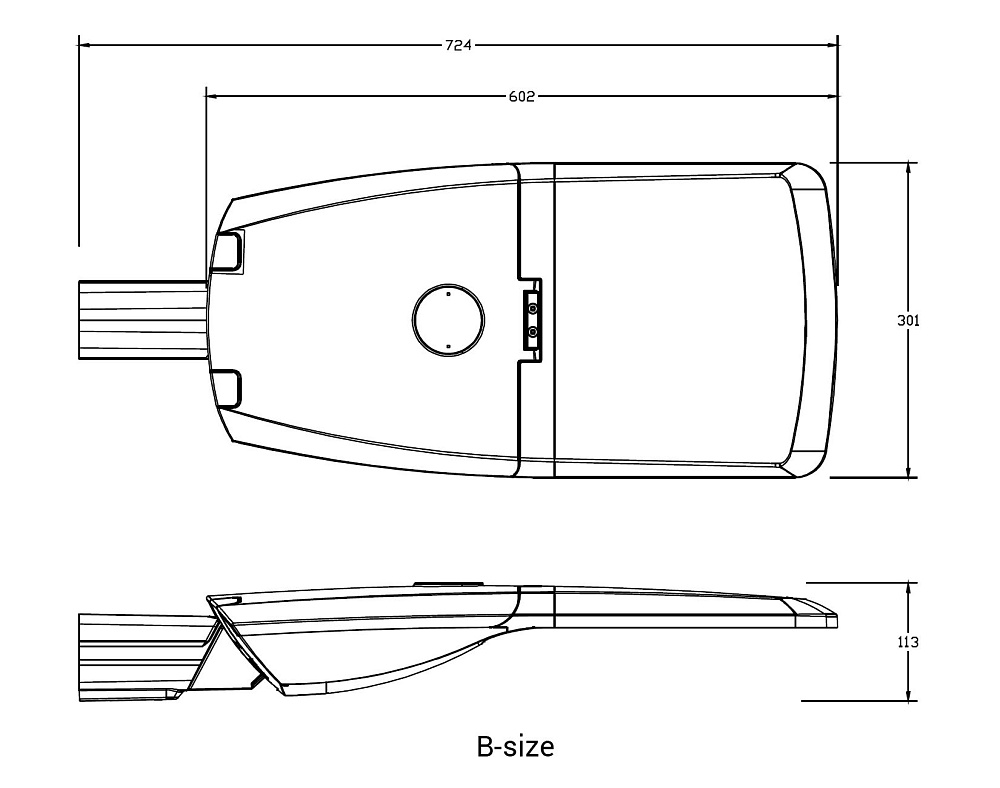

DKS850 Taille B	6,60 kg	0,193 m²	0,049 m²

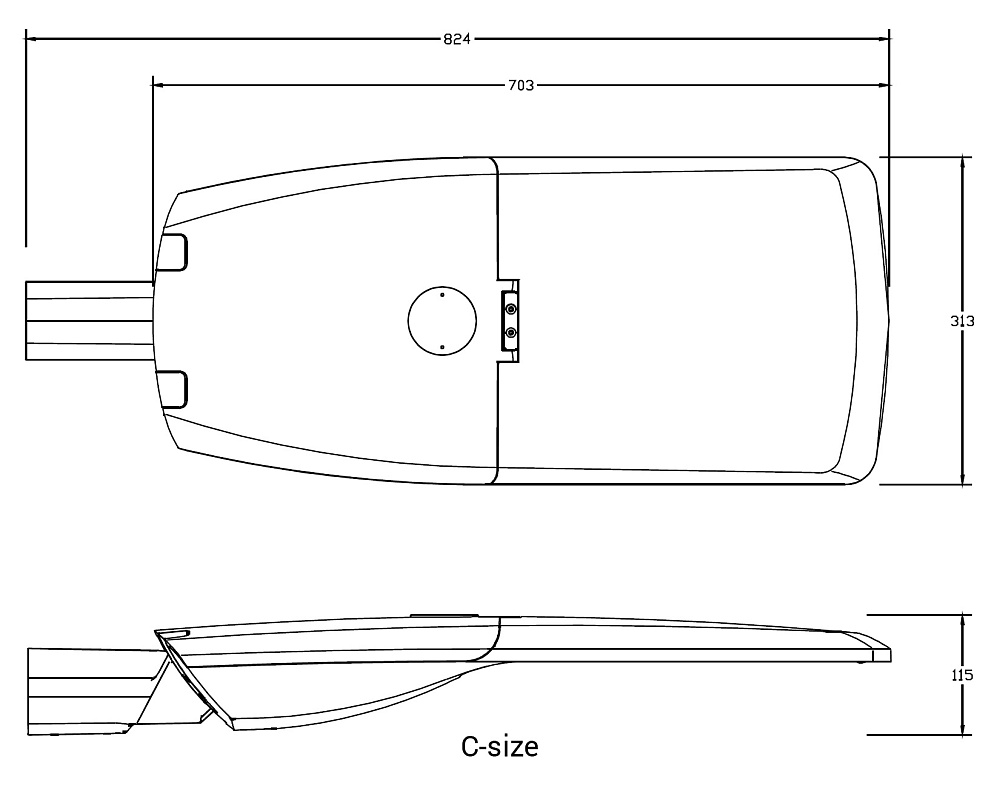

DKS850 Taille C	9,90 kg	0,221 m²	0,053 m²
