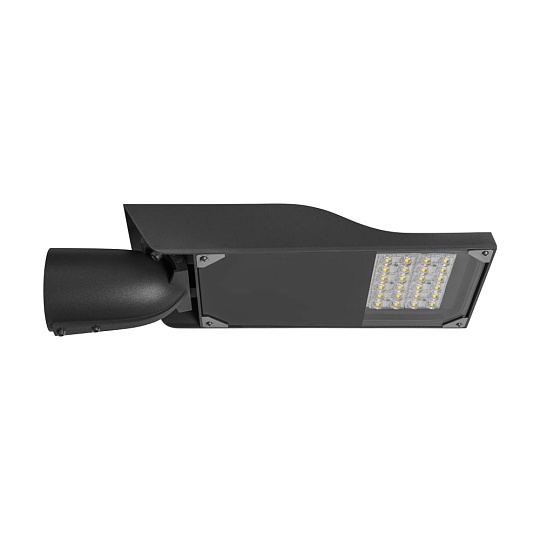

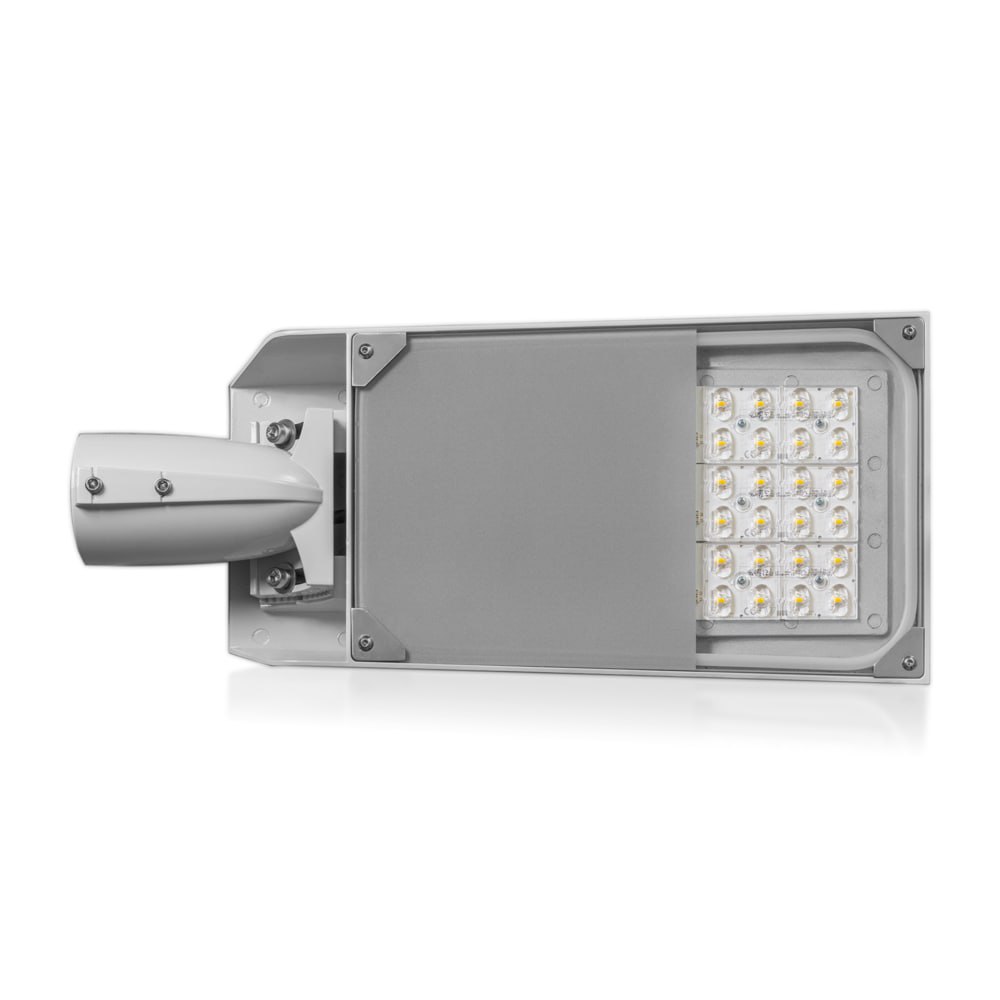

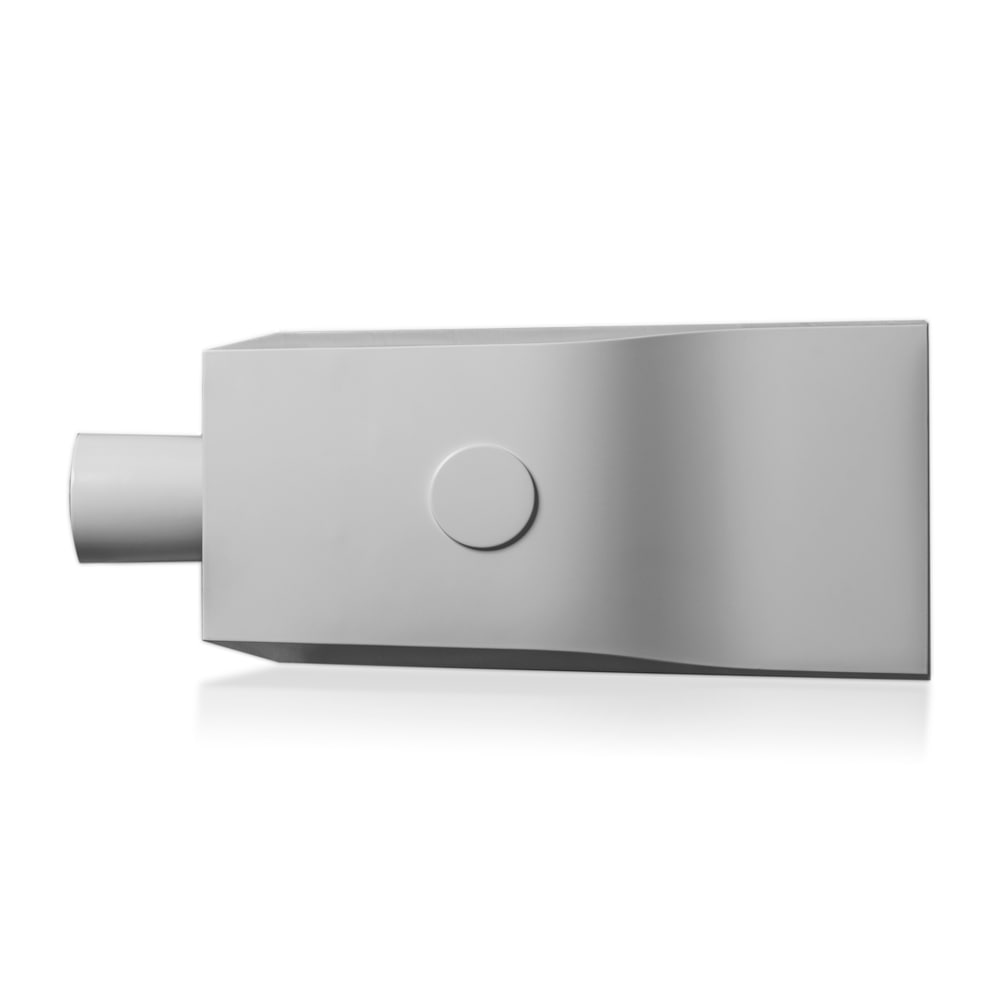

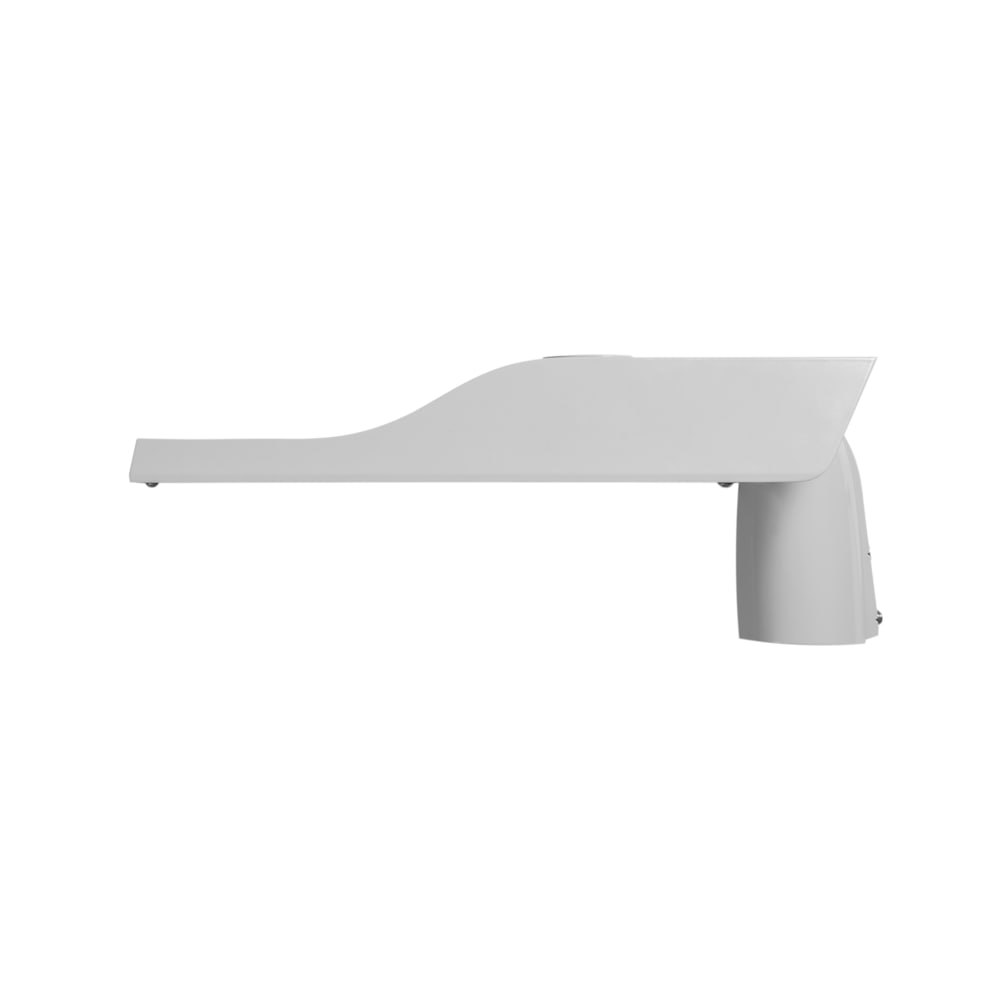

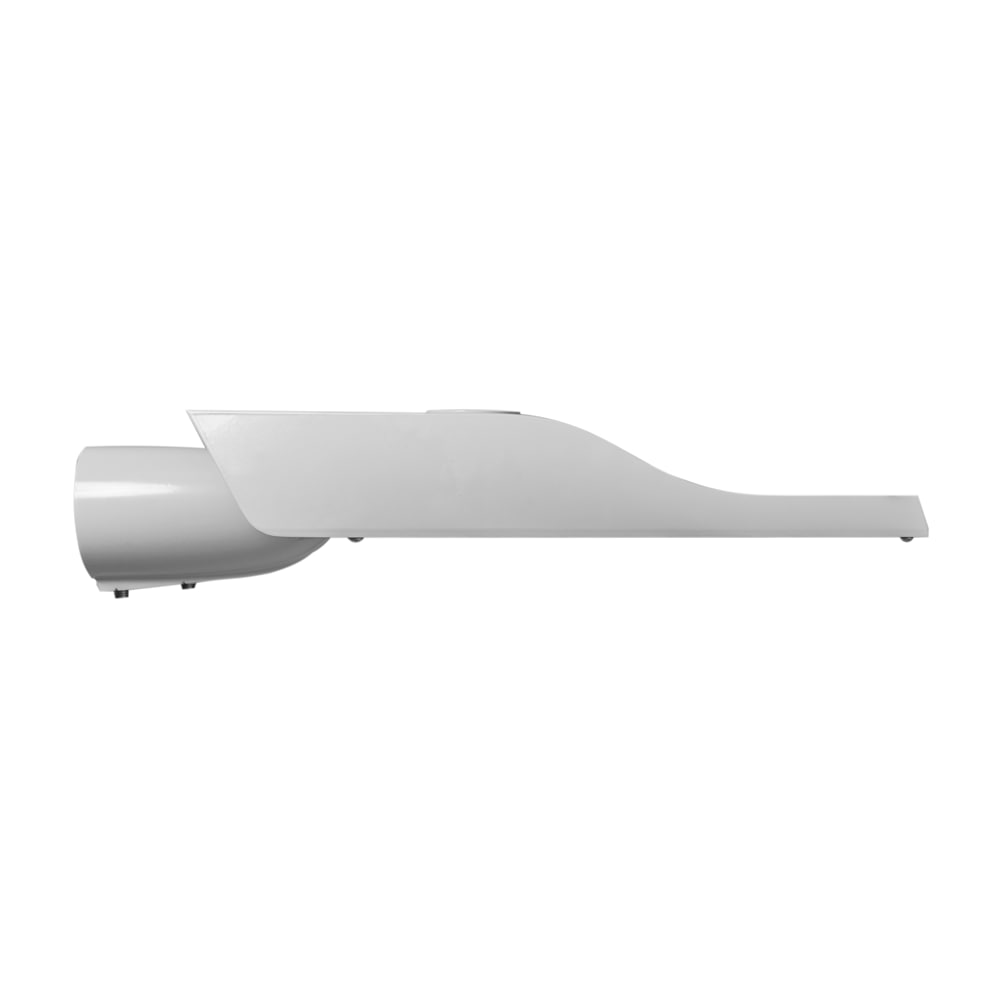

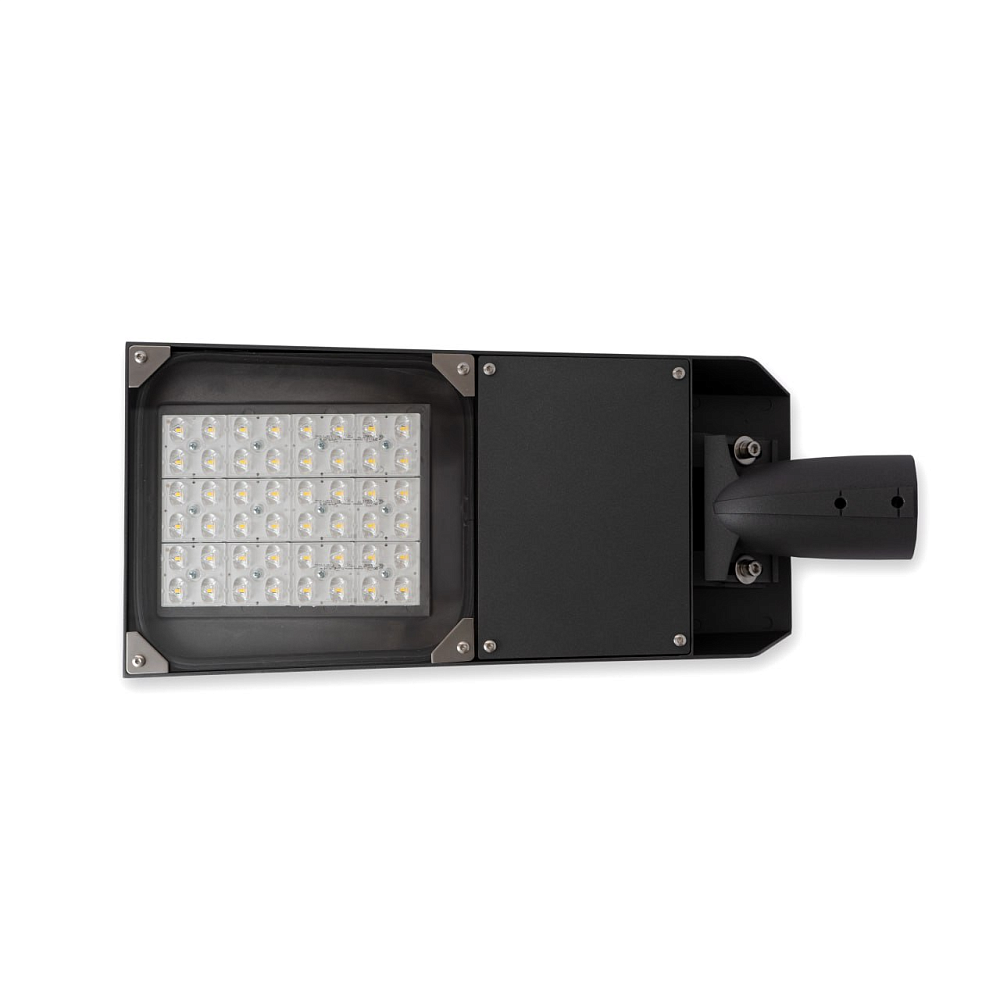

MALMÖ MINI

Avantages:

Puces LED en céramique longue durée par OSRAM – CCT 3000/4000/5700K @ CRI >70, durée de vie >100 000 heures ;

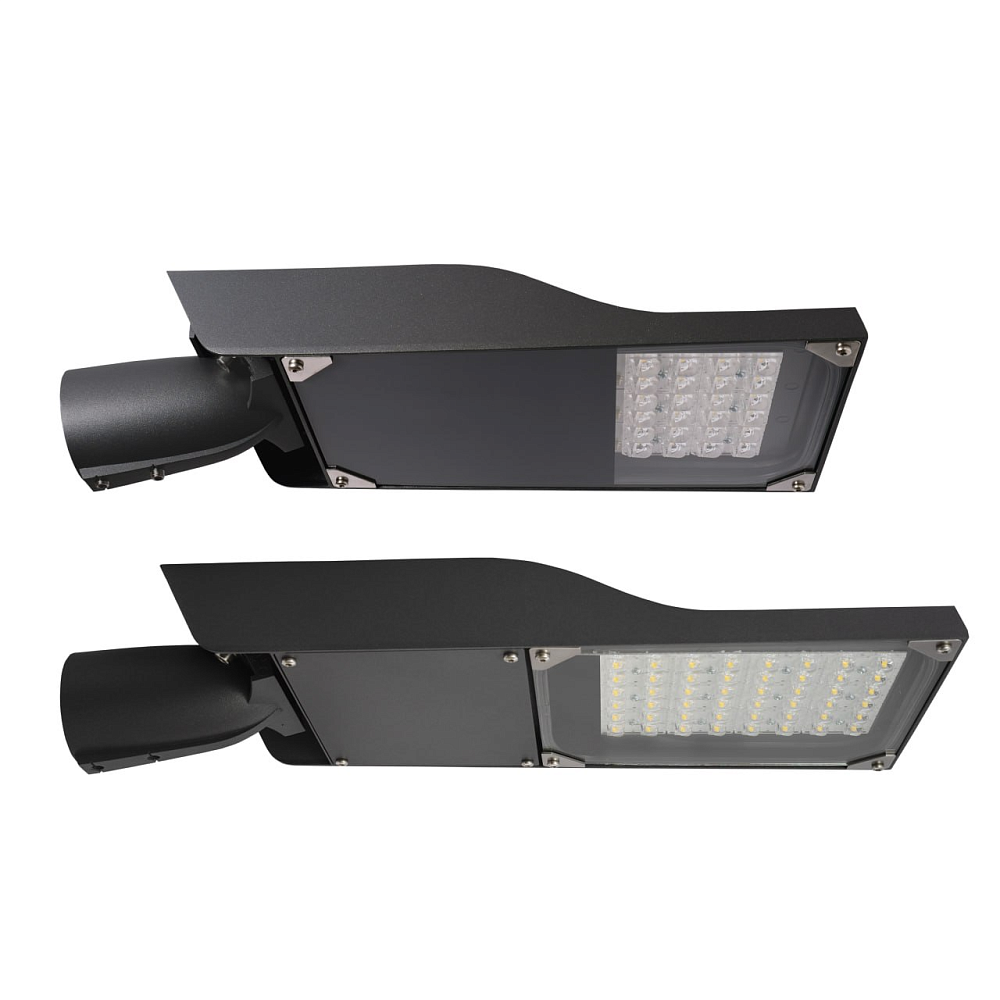

Le design moderne et modeste du luminaire MALMÖ s'intègre bien dans un environnement urbain diversifié et exigeant. La sélection de boîtiers de différentes tailles, combinée à une gamme d'optiques hautes performances et de températures de couleur de lumière, satisfait toutes les exigences en matière d'éclairage public urbain.
Les composants LED de la plus haute qualité provenant de fabricants éprouvés et une conception technique fiable garantissent un éclairage de haute qualité et une longue durée de vie.
Sélection de distributions lumineuses pour l'éclairage des routes et des zones
Verres PMMA faible vieillissement par LEDIL

Téléchargements:

L’INFORMATION DE PRODUIT

TYPE

Type de produit :

MALMÖ MINI DKS 674

PARAMÈTRES ÉLECTRIQUES

Efficacité nominale du driver :

jusqu'à 0,92

Taux de défaillance des drivers :

10 % à 50 000 ou 100 000 heures selon le type

Type de driver :

driver extérieur PHILIPS Xitanium intégré

Classe d'isolation électrique CEI :

classe de sécurité I en standard, II sur demande

Fréquence d'entrée :

50-60 Hz

% d'ondulation du courant LED :

230 – 240 V / 50 – 60 Hz

Indice de tension secteur :

230 – 240 V / 50 – 60 Hz

Plage de tension d'entrée nominale :

202..254 ou 198…264, dépend du type

Facteur de puissance nominal :

jusqu'à 0,98

Plage de puissance :

18-54 W selon le type

Protection contre les surtensions :

4/6 kV

PERFORMANCES D'ÉCLAIRAGE

TC :

3 000 K, 4 000 K, 5 700 K

Indice de rendu des couleurs, CRI :

> 70

Changement de couleur initial, SDCM :

Distribution lumineuse :

Asymétrique pour routes, zones, trottoirs, passages piétons et autres types sur demande

Source de lumière :

modules avec puces LED en céramique longue durée OSRAM et diodes à lentille en silicone

LOR:

jusqu'à 0,94

Plage de puissance lumineuse du luminaire, lm :

2300….7800 Lm selon le type

Sécurité photobiologique :

RG1

Type d'optique :

Lentilles PMMA à faible vieillissement

CONSTRUCTION ET MATÉRIAUX

Dimensions LxlxH :

530(410)x240x76

Zone protégée effective :

-0,02

Couleur du boîtier :

RAL 7035

Matériau du boîtier :

Boîtier : aluminium moulé sous pression, revêtement en poudre, sans pièces en plastique

Indice de protection :

IP66

Options d'installation :

Installation sur poteau ou entrée latérale 40-60 mm avec régulation d'inclinaison 0/5/10/15 dgr

Cache optique :

Verre plat trempé extra clair

Surface de dérive :

pas plus de 0,099 m² au-dessus/en dessous et 0,031 m² en position latérale

OPÉRATION ET MAINTENANCE

Raccordement électrique :

câble 0,4 m en standard ou câble 5….15 m en autres options sur demande

Entretien :

Ouverture avec vis, les modules LED ne sont pas remplaçables et peuvent être remplacés par le fabricant uniquement

Maintien du flux lumineux :

100 000 heures – L90B10

Plage de température de fonctionnement :

-40…+35 C, typique pour des valeurs exactes

Application:

Route et rues urbaines
Routes et chemins résidentiels
passages piétons

MARQUAGE ET AGRÉMENTS

Marquage CE :

Marquage CE

Marque ROHS :

réclamation ROHS

COU	Description	Consommation d'énergie,W	Flux, LM	Efficacité LM/W	Poids, kg
600151401014	DKS674 LED024 18W 740 I WB IC0	18	2400	133	4,5
600151401015	DKS674 LED026 18W 740 I WB1 IC0	18	2600	144	4,5
600151401046	DKS674 LED026 18W 740 I NB2 IC0	18	2600	144	4,5
600151401016	DKS674 LED023 18W 730 I WB IC0	18	2300	128	4,5
600151401020	DKS674 LED025 18W 730 I WB1 IC0	18	2500	139	4,5
600151401021	DKS674 LED037 28W 740 I WB IC0	28	3700	132	4,5
600151401022	DKS674 LED039 28W 740 I WB1 IC0	28	3900	139	4,5
600151401047	DKS674 LED039 28W 740 I NB2 IC0	28	3900	139	4,5
600151401023	DKS674 LED039 28W 740 I NB1 IC0	28	3900	139	4,5
600151401024	DKS674 LED035 28W 730 I WB IC0	28	3500	125	4,5
600151401025	DKS674 LED037 28W 730 I WB1 IC0	28	3700	132	4,5
600151401026	DKS674 LED037 28W 730 I NB1 IC0	28	3700	132	4,5
600151401027	DKS674 LED051 36W 730 I NB1 IC0	36	5100	142	4,5
600151401002	DKS674 LED051 36W 740 I WB IC0	36	5100	142	4,5
600151401028	DKS674 LED053 36W 740 I WB1 IC0	36	5300	147	4,5
600151401029	DKS674 LED053 36W 740 I NB1 IC0	36	5300	147	4,5
600151401048	DKS674 LED053 36W 740 I NB2 IC0	36	5300	147	4,5
600151401030	DKS674 LED051 36W 730 I NB2 IC0	36	5100	142	4,5
600151401012	DKS674 LED051 36W 730 I WB1 IC0	36	5100	142	4,5
600151401039	DKS674 LED049 36W 730 I WB IC0	36	4900	136	4,5
600151401031	DKS674 LED076 54W 740 I WB IC0	54	7600	141	4,5
600151401032	DKS674 LED078 54W 740 I NB1 IC0	54	7800	144	4,5
600151401049	DKS674 LED078 54W 740 I NB2 IC0	54	7800	144	4,5
600151401034	DKS674 LED074 54W 730 I WB IC0	54	7400	137	4,5
600151401035	DKS674 LED076 54W 730 I NB1 IC0	54	7600	141	4,5
600151401036	DKS674 LED076 54W 730 I NB2 IC0	54	7600	141	4,5
600151401050	DKS674 LED078 54W 740 I WB1 IC0	54	7600	141	4,5
600151401051	DKS674 LED078 54W 757 I ASR IC0	54	7800	144	4,5
600151401052	DKS674 LED076 54W 730I WB1 IC0	54	7600	141	4,5
